RANCANG BANGUN DESAIN (KONSTRUKSI) ALAT PRAKTIKUM MOTOR BAKAR SIDE VALVE ENGINE PORTABLE UNTUK LABORATORIUM TEKNIK MESIN UM

Hidayat, M. Arif (2023) RANCANG BANGUN DESAIN (KONSTRUKSI) ALAT PRAKTIKUM MOTOR BAKAR SIDE VALVE ENGINE PORTABLE UNTUK LABORATORIUM TEKNIK MESIN UM. Undergraduate thesis, Universitas Muhammadiyah Surabaya.

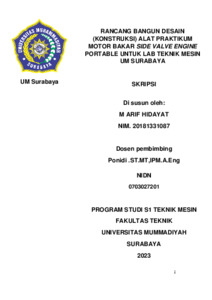

[img] PDF (Pendahuluan)
Download (512kB)

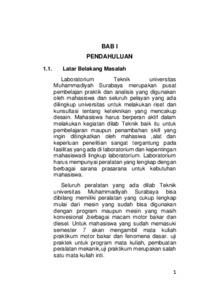

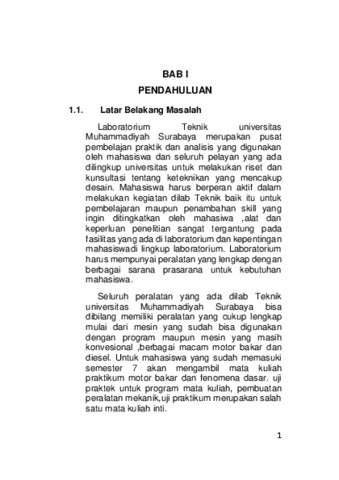

[img] PDF (Bab 1)
Download (49kB)

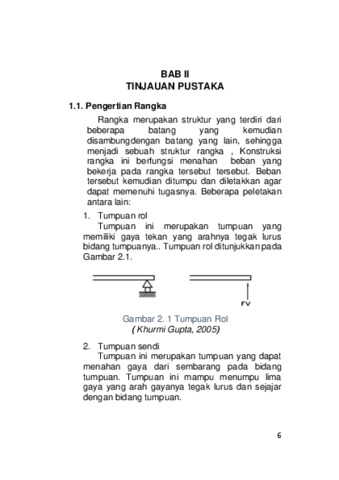

[img] PDF (Bab 2)
Download (595kB)

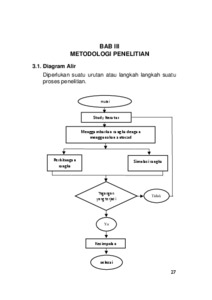

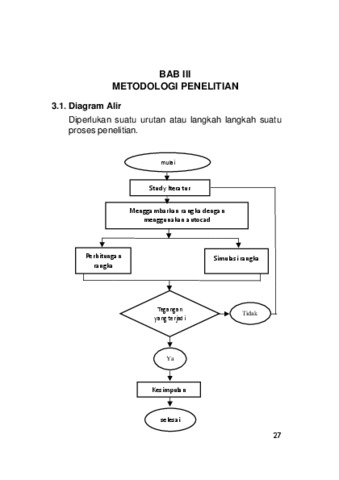

[img] PDF (Bab 3)
Download (230kB)
[img] PDF (Bab 4)
Restricted to Registered users only

Download (393kB)
[img] PDF (Bab 5)
Restricted to Registered users only

Download (67kB)
[img] PDF (Lampiran)
Restricted to Registered users only

Download (95kB)

Abstract

Di laboratorium um Surabaya terdapat mesin side valve yang sudah tidak digunakan ,kemudian motor bakar tersebut diperbaiki dengan mengganti komponen karburator dan dibersihkan komponen keseluruhan dan membersihkan engine dengan proses amplas dan melakukan pengecatan ulang. Kemudian untuk rangkanya Diperlukan Konstruksi rangka yang bertugas menahan beban atau gaya-gaya yang bekerja terhadap sistem tersebut. Beban tersebut kemudian ditumpu dan diletakan pada konstruksi rangka tersebut agar dapat memenuhi kebutuhan gayanya. dalam proses pembuatan rangka ,rangka dibuat dengan mengggunakan plat siku atau L dengan ukuran 40x40x3 kemudian dipotong sesuai ukuran yang diinginkan kemudian disambung dengan menggunakan las .Dalam analisa rangka diperlukan pehitungan yaitu dengan perhitungan manual, analisa von mises stress, 1 st principal stress, 3 rd principal stress. Untuk hasil perhitungan manual didapatkan hasil tegangan Tarik sebesar 0,496 N/〖mm〗^2 dengan tegangan tarik izin 180 N/〖mm〗^2.dengan hasil von misses maksimum 6,61 Mpa dengan tegangan Tarik izin 117,5 Mpa . 1 st principal stress tegangan maksimum yang terjadi pada bagian yang berwarna paling mencolok sebesar 3,001 Mpa sedangkan tegangan minimum terjadi sebesar - 4,054 mpa. tegangan ijin material dari rangka engine valve adalah 117,5 Mpa.3 rd principal stress tegangan maksimum yang terjadi pada bagian yang berwarna paling mencolok sebesar 0,935 Mpa tegangan ijin material yaitu 117,5 Mpa. Dengan perhitungan dan Analisa dengan menggunakan Autodesk inventor proses .perhitungan dikatakan aman jika tegangan yang terjadi tidak lebih besar dari tegangan Tarik yang diizinkan .dari hasil perhitungan dan proses Analisa rangka side valve engine untuk praktikum motor bakar lab mesin UM Surabaya dikatakan aman

Item Type: Thesis (Undergraduate)
Additional Information: Dosen Pembimbing : Ponidi ST, MT, IPM, A.En
Uncontrolled Keywords: Motor, Rangka¸Perancangan
Subjects: T Technology > TJ Mechanical engineering and machinery
Divisions: 08. Fakultas Teknik > Teknik Mesin
08. Fakultas Teknik > Teknik Mesin
Depositing User: Adhi Dewantara
Date Deposited: 19 Jan 2024 09:12
Last Modified: 19 Jan 2024 09:12
URI: http://repository.um-surabaya.ac.id/id/eprint/7447
