PERENCANAAN STRUKTUR BETON BERTULANG MENGGUNAKAN SISTEM RANGKA PEMIKUL MOMEN KHUSUS DAN DINDING STRUKTUR (DUAL SYSTEM) PADA GEDUNG RSU. DARMAYU II PONOROGO

Pratama, Mochammad Rizal (2020) PERENCANAAN STRUKTUR BETON BERTULANG MENGGUNAKAN SISTEM RANGKA PEMIKUL MOMEN KHUSUS DAN DINDING STRUKTUR (DUAL SYSTEM) PADA GEDUNG RSU. DARMAYU II PONOROGO. Undergraduate thesis, Universitas Muhammadiyah Surabaya.

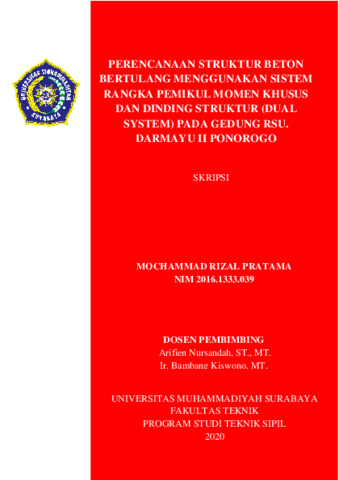

[img] PDF (Pendahuluan)
Download (692kB)
[img] PDF (Bab 1)
Download (10MB)
[img] PDF (Bab 2)
Download (10MB)
[img] PDF (Bab 3)
Download (10MB)
[img] PDF (Bab 4)
Restricted to Registered users only

Download (13MB)
[img] PDF (Bab 5)
Restricted to Registered users only

Download (9MB)
[img] PDF (Lampiran)
Restricted to Registered users only

Download (5MB)

Abstract

RSU Darmayu Ponorogo terletak didaerah gempa kuat. Tugas akhir ini bertujuan untuk mendesain gedung 10 lantai menggunakan sistem ganda yaitu Sistem Rangka Pemikul Momen Khusus (SRPMK) dan Sistem Dinding Struktur Khusus (SDSK) yang berlokasi di daerah Ponorogo dengan kondisi tanah keras. Pendesainan meliputi elemen struktur balok, kolom, plat lantai, sambungan balok-kolom, pondasi dan dinding geser. Dalam tugas akhir ini akan direncanakan struktur gedung beton bertulang menggunakan Sistem Rangka Pemikul Momen Khusus (SRPMK) sesuai dengan SNI 03-2847-2013, SNI 1726-2012 dan SNI 1727-2012 . Dimana bangunan model Sistem Rangka Pemikul Momen Khusus (SRPMK) akan menggunakan Strong Column and Weak Beam (kolom kuat dan balok lemah). Struktur yang akan direncanakan adalah gedung Rumah Sakit 10 lantai dan terletak di zona gempa KDS D. Analisa menggunakan SAP 2000. Hasil pemodelan struktur mendapatkan nilai partisipasi x 92,89% dan y 92,12%,%, T periode 3,41 melebihi 3,23 dan tidak kurang dari 2,32, kekuatan base shear x 18480 kN dan y 18268 kN,dan simpangan batas (drift) memenuhi setiap lantai. Kolom 1100x1000 dengan balok 550x850 dimana hubungan balok & kolom ƩMnc 4861,23 > 1,2 ƩMnb 2797,38

Item Type: Thesis (Undergraduate)
Additional Information: Dosen Pembimbing : 1. Arifien Nursandah, ST., MT. ; 2. Ir. Bambang Kiswono, MT.
Uncontrolled Keywords: Struktur 10 Lantai, Rumah Sakit, Sistem Ganda, SRPMK, SDSK
Subjects: T Technology > TA Engineering (General). Civil engineering (General)
Divisions: 08. Fakultas Teknik > Teknik Sipil
