PERENCANAAN PUNCH DAN DIES RING FOOTSTEP YAMAHA JUPITER

Kholik, Muhammad Idam (2019) PERENCANAAN PUNCH DAN DIES RING FOOTSTEP YAMAHA JUPITER. Undergraduate thesis, Universitas Muhammadiyah Surabaya.

	PDF (Pendahuluan) Download (2MB)

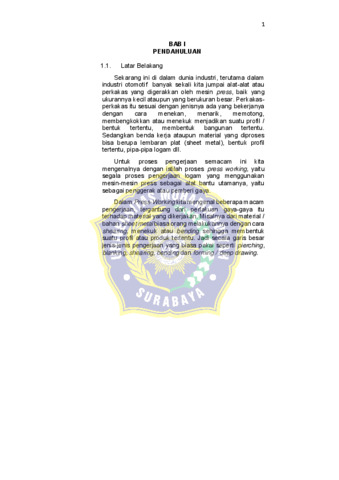

	PDF (Bab 1) Download (1MB)

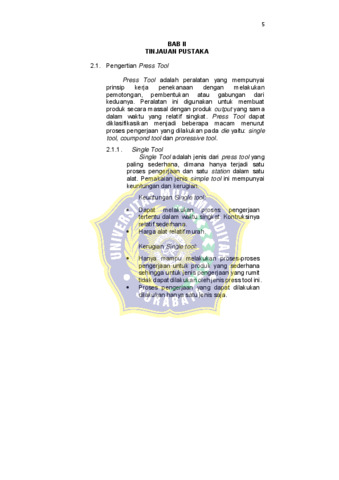

	PDF (Bab 2) Download (1MB)

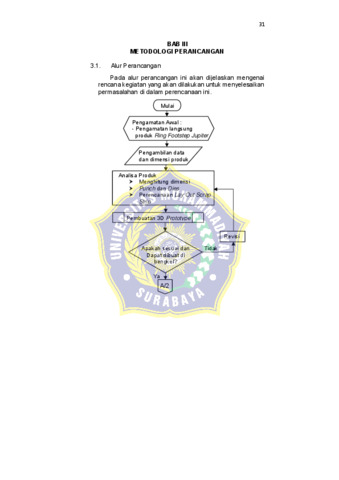

	PDF (Bab 3) Download (1MB)
	PDF (Bab 4) Restricted to Registered users only Download (1MB)
	PDF (Bab 5) Restricted to Registered users only Download (1MB)
	PDF (Lampiran) Restricted to Registered users only Download (13MB)

Abstract

Pada setiap kendaraan bermotor khususnya roda dua pasti ada yang namanya footstep atau pijakan kaki yang terdapat dibagian belakang untuk kenyamanan seorang penumpang. Footstep ini memiliki beberapa part, salah satunya yaitu ring yang terbuat dari plat mild steel. Pembuatan komponen ini menggunakan alat press tool dengan sistem progressive dies. Dalam pembuatan ring footstep ini mengalami proses yaitu pierching dan blanking yang bekerja dalam satu kali proses sehingga dapat menghasilkan produk ring footstep. Untuk perencanaan punch dan dies proses pengerjaannya meliputi pengaturan lay out scrap strip, besar gaya potong, clearance, dimensi punch, dimensi dies, dan alat pendukung yang digunakan. Material ring footstep adalah ASTM A36 dengan ketebalan 1,6 mm. Material punch dan dies adalah SLD/SKD11. Kapasitas mesin press yang digunakan adalah 160.000 N. Gaya total untuk mengoprasikan press tool ini adalah 84.275,2 N.

Item Type:	Thesis (Undergraduate)
Additional Information:	Dosen Pembimbing : Hadi Kusnanto, S.T., M.T.
Uncontrolled Keywords:	Punch dan Dies, Ring Footstep
Subjects:	T Technology > TJ Mechanical engineering and machinery
Divisions:	08. Fakultas Teknik > Teknik Mesin 08. Fakultas Teknik > Teknik Mesin
Depositing User:	Muhammad Faizal Ramadhani
Date Deposited:	19 Jan 2024 09:10
Last Modified:	19 Jan 2024 09:10
URI:	http://repository.um-surabaya.ac.id/id/eprint/7433
