Analisis Pengaruh Jarak Sumber Isotop (Ir-192) ke Film / Source Film Distance (SFD) dengan Teknik Radiografi Double Wall Double View pada Inspeksi Pipa Ketebalan 8 mm dengan Outside Diameter 59,7 mm

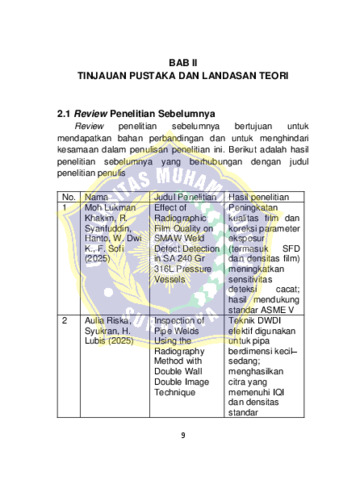

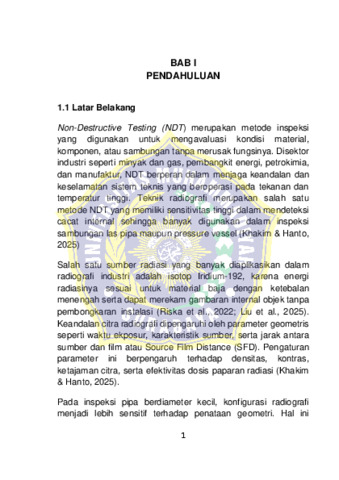

Radiographic Testing (RT) merupakan salah satu metode Non• Destructive Testing (NOT) yang digunakan untuk mendeteksi cacat internal pada sambungan las melalui pembentukan citra berbasis radiasi. Salah satu parameter penting dalam pengujian radiografi adalah Source to Film Distance (SFD) yang berpengaruh terhadap densitas film, sensitivitas citra, dan ketajaman (geometric unsharpness). Penelitian ini bertujuan untuk menganalisis pengaruh variasi SFD terhadap kualitas citra radiografi pada sambungan pipa menggunakan sumber lridium-192 (lr-192).

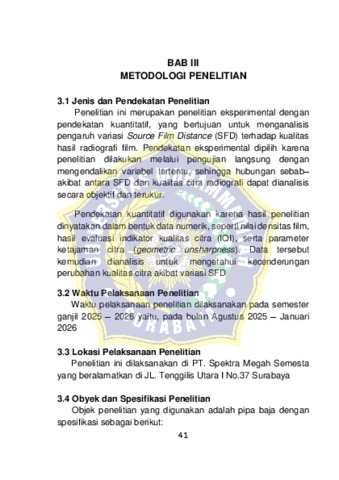

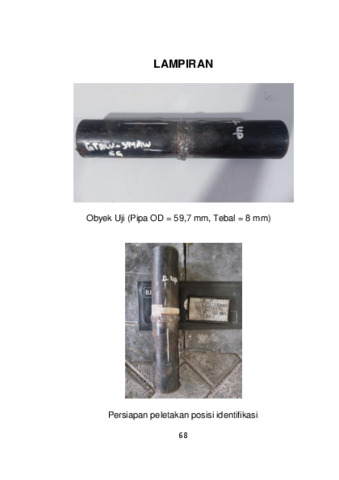

Penelitian ini dilakukan pada pipa dengan variasi SFD 300 mm, 400 mm, dan 500 mm. Data diperoleh melalui proses pengukuran densitas film menggunakan densitometer dan evaluasi sensitivitas melalui pembacaan jumlah kawat pada IQ/ berdasarkan standar ASME Section V Article 2:2025. Hasil pengujian dianalisis secara kuantitatif dengan membandingkan densitas rata-rata pada posisi melingkar, mengevaluasi sensitivitas, dan menyajikan hubungan antara SFD dan kualitas citra dalam bentuk tabel dan grafik. Hasil penelitian menunjukkan bahwa peningkatan SFD menghasilkan peningkatan densitas dan sensitivitas film. Nilai densitas rata-rata melingkar berada pada rentang 2, 15 --2,41 untuk SFD 300 mm, 2,37 -2,67 untuk SFD 400 mm, dan 2,45- 2,48 untuk SFD 500 mm, yang seluruhnya memenuhi batas densitas yang dipersyaratkan oleh ASME yaitu 2,0 - 4,0. Sensitivitas citra meningkat dari 4 wire pada SFD 300 mm menjadi 5 wire pada SFD 500 mm, dengan seluruh hasil memenuhi persyaratan IQI (PASS). Temuan tersebut sesuai dengan teori radiografi, di mana peningkatan SFD menyebabkan penurunan geometric unsharpness dan peningkatan detail citra, namun memerlukan waktu eksposur yang lebih panjang akibat hukum kuadrat terbalik (Inverse Square Law).

Kesimpulan penelitian ini menyatakan bahwa variasi SFD memiliki pengaruh signifikan terhadap kualitas citra radiografi. SFD 500 mm menghasilkan kualitas citra terbaik, sedangkan SFD 400 mm direkomendasikan sebagai kompromi optimum antara kualitas citra dan efisiensi waktu eksposure. Penelitian ini memberikan kontribusi praktis bagi industri pengujian radiografi dan dapat dikembangkan lebih lanjut dengan memvariasikan sumber radiasi, jenis film, dan parameter ketebalan material.

================================================================================================

Radiographic Testing (RT) is one of the Non-Destructive Testing (NOT) methods used to detect internal defects in weldedjoints by generating radiation-based images. One of the key parameters in radiographic inspection is the Source to Film Distance (SFD), which significantly affects film density, image sensitivity, and geometric unsharpness. This research aims to analyze the influence of SFD variation on the radiographic image quality of pipe welds using an lridium-192 (lr-192) radiation source.

The experiment was conducted on a pipe specimen with SFD variations of 300 mm, 400 mm, and 500 mm. Data were collected through film density measurements using a densitometer and sensitivity evaluations based on wire visibility in the Image Quality Indicator (IQI), following ASME Section V Article 2:2025 standards. Quantitative analysis was performed by comparing average circular film densities, evaluating sensitivity values, and presenting the relationship between SFD and image quality in tables and graphs.
The results indicated that increasing SFD improves both film density and image sensitivity. The average circular density ranged from 2.15-2.41 for SFD 300 mm, 2.37 - 2.67 for SFD
400 mm, and 2.45-2.48 for SFD 500 mm, all within the ASME•
required range of 2. 0--4. 0. Image sensitivity increased from 4 wires at SFD 300 mm to 5 wires at SFD 500 mm, with all samples satisfying IQ/ acceptance criteria (PASS). These findings align with radiographic theory, where greater SFD reduces geometric unsharpness and enhances image detail but requires longer exposure times due to the Inverse Square Law.

The study concludes that SFD variation significantly affects radiographic image quality. The SFD of 500 mm produced the highest image quality, while 400 mm is recommended as the optimal compromise between image clarity and exposure efficiency. The results provide valuable practical insight for the radiographic testing industry and can be further extended by varying radiation sources, film types, and material thickness parameters.
